Come determinare la capacità di sovracorrente di un trasformatore di corrente trifase?

Determinare la capacità di sovracorrente di un trasformatore di corrente trifase è un aspetto cruciale sia per i produttori che per gli utenti. In qualità di fornitore di trasformatori di corrente trifase, comprendo l'importanza di questo parametro nel garantire il funzionamento affidabile e sicuro degli impianti elettrici. In questo blog condividerò alcuni approfondimenti su come determinare la capacità di sovracorrente di un trasformatore di corrente trifase.

Comprendere le nozioni di base sui trasformatori di corrente trifase

Prima di approfondire la capacità di sovracorrente, è essenziale avere una conoscenza di base dei trasformatori di corrente trifase. Un trasformatore di corrente trifase è un dispositivo utilizzato per misurare la corrente in un sistema elettrico trifase. Riduce la corrente elevata nel circuito primario a una corrente più bassa e misurabile nel circuito secondario. Questa trasformazione consente l'utilizzo di strumenti di misura standard e relè di protezione.

Le prestazioni di un trasformatore di corrente trifase sono generalmente caratterizzate dalla classe di precisione, dal rapporto di corrente nominale e dal carico. La classe di precisione indica l'errore massimo ammissibile nella trasformazione della corrente, mentre il rapporto di corrente nominale definisce il rapporto tra la corrente primaria e quella secondaria. Il carico rappresenta l'impedenza connessa al circuito secondario, che influisce sulla precisione e sulle prestazioni del trasformatore.

Fattori che influenzano la capacità di sovracorrente

Diversi fattori influenzano la capacità di sovracorrente di un trasformatore di corrente trifase. Questi fattori devono essere considerati attentamente quando si determina la corrente massima che il trasformatore può gestire senza un significativo degrado delle prestazioni.

Saturazione centrale

Uno dei fattori principali che influenzano la capacità di sovracorrente è la saturazione del nucleo. Il nucleo di un trasformatore di corrente è costituito da materiale magnetico e quando la corrente primaria supera un certo livello, il nucleo potrebbe saturarsi. La saturazione si verifica quando il campo magnetico nel nucleo raggiunge la sua capacità massima e il trasformatore non può più trasformare con precisione la corrente. Ciò porta ad un aumento significativo dell'errore e della distorsione della forma d'onda della corrente secondaria.

Il livello di saturazione del nucleo dipende dalle proprietà magnetiche del materiale, dall'area della sezione trasversale del nucleo e dal numero di spire dell'avvolgimento. I trasformatori con aree di sezione trasversale del nucleo più grandi e materiali magnetici appropriati hanno meno probabilità di saturarsi in condizioni di corrente elevata.

Considerazioni termiche

Un altro fattore importante è la prestazione termica. L'elevata corrente che scorre attraverso gli avvolgimenti del trasformatore genera calore e, se il calore non viene dissipato correttamente, può causare danni all'isolamento e ad altri componenti. La capacità di sovracorrente è limitata dalla capacità del trasformatore di dissipare il calore senza superare l'aumento di temperatura massimo consentito.

La potenza termica di un trasformatore di corrente è determinata da fattori quali la dimensione del conduttore, il materiale isolante e il metodo di raffreddamento. I trasformatori con conduttori di dimensioni maggiori e un migliore isolamento possono gestire correnti più elevate senza surriscaldarsi. Inoltre, l'uso di tecniche di raffreddamento come la convezione naturale, il raffreddamento ad aria forzata o il raffreddamento a liquido può migliorare le prestazioni termiche e aumentare la capacità di sovracorrente.

Requisiti di onere e accuratezza

Anche il carico connesso al circuito secondario e la classe di precisione richiesta influiscono sulla capacità di sovracorrente. Un carico maggiore richiede più potenza dal trasformatore, il che può ridurre la sua capacità di gestire correnti elevate. Allo stesso modo, un trasformatore con una classe di precisione più elevata può avere requisiti più rigorosi per il mantenimento della precisione in condizioni di sovracorrente, il che può limitarne la capacità di sovracorrente.

Metodi per determinare la capacità di sovracorrente

Calcolo basato sui dati del produttore

I produttori in genere forniscono schede tecniche per i loro trasformatori di corrente trifase, che includono informazioni sulla corrente nominale, sulla classe di precisione e sulla capacità di resistenza alle sovracorrenti. La capacità di resistenza alla sovracorrente è solitamente specificata come multiplo della corrente nominale per una certa durata. Ad esempio, un trasformatore può essere dimensionato per resistere a 10 volte la corrente nominale per 1 secondo senza danni significativi.

Facendo riferimento ai dati del produttore, gli utenti possono stimare la capacità di sovracorrente del trasformatore. Tuttavia, è importante notare che questi valori si basano su condizioni di test specifiche e potrebbe essere necessario adattarli alle condizioni operative effettive.

Test di laboratorio

I test di laboratorio sono un altro metodo affidabile per determinare la capacità di sovracorrente di un trasformatore di corrente trifase. In un ambiente di laboratorio, il trasformatore può essere sottoposto a condizioni di sovracorrente controllate e le sue prestazioni possono essere monitorate. La corrente secondaria, la precisione e l'aumento della temperatura possono essere misurati durante il test per valutare la risposta del trasformatore alla sovracorrente.

Durante i test di laboratorio, è possibile applicare diversi livelli di sovracorrente per varie durate per determinare la corrente massima che il trasformatore può gestire senza superare i limiti di precisione specificati o causare danni. Questo metodo fornisce informazioni più precise e dettagliate sulla capacità di sovracorrente rispetto al calcolo basato sui dati del produttore.

Simulazione e modellazione

È inoltre possibile utilizzare tecniche di simulazione e modellazione per determinare la capacità di sovracorrente di un trasformatore di corrente trifase. Utilizzando il software di simulazione del campo elettromagnetico, è possibile prevedere il comportamento del trasformatore in condizioni di sovracorrente. Il software tiene conto di fattori quali la magnetizzazione del nucleo, la resistenza dell'avvolgimento e le perdite per correnti parassite per simulare le prestazioni del trasformatore.

La simulazione e la modellazione consentono l'analisi di diversi parametri di progettazione e condizioni operative, che possono aiutare a ottimizzare la capacità di sovracorrente del trasformatore. Tuttavia, l'accuratezza dei risultati della simulazione dipende dalla qualità dei dati di input e dalla validità del modello di simulazione.

Importanza di determinare la capacità di sovracorrente

Determinare la capacità di sovracorrente di un trasformatore di corrente trifase è della massima importanza per diversi motivi.

Sicurezza

Negli impianti elettrici, condizioni di sovracorrente possono verificarsi per vari motivi come cortocircuiti, sovraccarichi o guasti. Se un trasformatore di corrente non è in grado di gestire la sovracorrente, potrebbe saturarsi o surriscaldarsi, determinando misurazioni di corrente imprecise e potenziali danni ai relè di protezione e ad altre apparecchiature. Determinando accuratamente la capacità di sovracorrente, è possibile garantire la sicurezza dell'impianto elettrico.

Affidabilità

Un trasformatore di corrente con una capacità di sovracorrente ben definita può funzionare in modo affidabile in condizioni normali e anormali. Può fornire misurazioni accurate della corrente anche durante eventi di sovracorrente a breve termine, essenziali per il corretto funzionamento dei sistemi di protezione e controllo. Ciò migliora l’affidabilità complessiva dell’impianto elettrico.

Costo - Efficacia

Anche la scelta di un trasformatore di corrente con un'adeguata capacità di sovracorrente può essere economicamente vantaggiosa. Se un trasformatore è sovradimensionato per gestire tutte le possibili condizioni di sovracorrente, potrebbe essere più costoso del necessario. D'altro canto, se un trasformatore è sottodimensionato, potrebbe essere necessario sostituirlo più frequentemente a causa dei danni causati dalla sovracorrente, il che può comportare anche costi più elevati.

I nostri prodotti e la capacità di sovracorrente

In qualità di fornitore di trasformatori di corrente trifase, offriamo un'ampia gamma di prodotti con diverse capacità di sovracorrente per soddisfare le diverse esigenze dei nostri clienti. Ad esempio, il nostro1: 2000 Trasformatore di corrente trifase ad alta precisioneè progettato per fornire misurazioni accurate della corrente anche in condizioni di corrente elevata. Ha un'elevata capacità di resistenza alle sovracorrenti, grazie al design del nucleo ottimizzato e ai materiali isolanti di alta qualità.

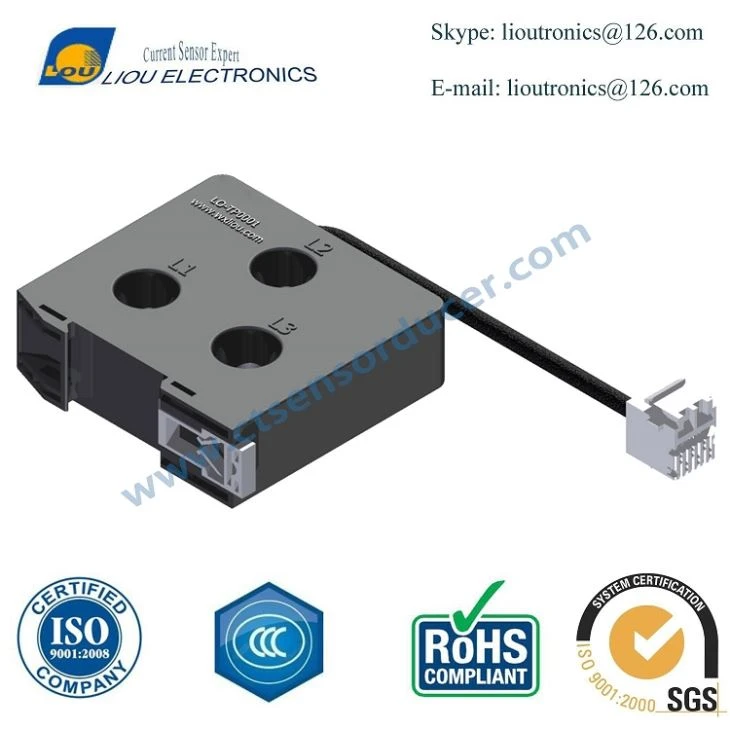

NostroTrasformatore di corrente trifase classe 0.1è un altro prodotto che offre eccellenti prestazioni di sovracorrente. Grazie alla sua classe di elevata precisione, è in grado di mantenere una misurazione accurata della corrente anche durante eventi di sovracorrente a breve termine, garantendo il funzionamento affidabile dei sistemi di protezione e controllo.

Inoltre, il nsTrasformatore di corrente trifase 1: 2000è noto per la sua struttura robusta e l'elevata capacità di sovracorrente. È adatto per una varietà di applicazioni, inclusi sistemi di alimentazione industriale e reti di distribuzione elettrica.

Contattaci per l'approvvigionamento

Se sei interessato ai nostri trasformatori di corrente trifase e desideri saperne di più sulle loro capacità di sovracorrente, non esitare a contattarci. Abbiamo un team di professionisti esperti che possono fornirti informazioni tecniche dettagliate e aiutarti a selezionare il prodotto giusto per le tue esigenze specifiche. Non vediamo l'ora di discutere le vostre esigenze di approvvigionamento e di stabilire con voi un rapporto commerciale a lungo termine.
