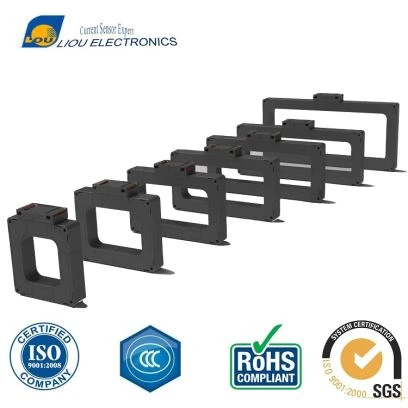

Trasformatore di corrente di precisione elettrica
Descrizione La gamma di trasformatori di corrente lo-MC xxI LiOu Instruments offre ampie valutazioni di corrente del sistema, aperture, barre del bus e dimensioni della custodia per adattarsi a ogni applicazione. Realizzato per soddisfare EN60044, i vantaggi della gamma includono il rapporto tra 50A e 3000A, precisione fino alla Classe 0.2, integrale...
- introduzione al prodotto
Descrizione
La gamma di trasformatori di corrente LiOu Instruments LO-MC xxI offre ampie valutazioni di corrente del sistema, aperture, barre del bus e dimensioni della custodia per adattarsi a ogni applicazione. Realizzato per soddisfare EN60044, i vantaggi della gamma includono la classificazione del rapporto da 50A a 3000A, la precisione fino alla classe 0.2, la copertura del terminale integrale per la sicurezza e più opzioni di montaggio.
Applicazione
• Registrazione dei dati • Registrazione • Monitoraggio dell'alimentazione
• Gestione dell'energia • Monitoraggio delle energie alternative
• Ripartizione dei costi
Specifiche meccaniche
P/N | Dimensioni esterne | Dimensioni foro centrale | Dimensioni layout | ||||
W | H | D | E | ϕ | M | L | |
LO-MC30I | 60 | 79 | 32 | 30.5 | 23 | 29 | 65 |
LO-MC30I-I | 60 | 79 | 45 | 30.5 | 23 | 28 | 65 |
LO-MC40I | 75 | 97 | 45 | 41.5 | 30.5 | 42 | 65 |
LO-MC50I | 83 | 83 | 41 | 51 | 36 | 50 | 65 |
LO-MC60I | 100 | 128 | 45 | 61 | 46 | 42 | 65 |
LO-MC80I | 117 | 118 | 45 | 81.5 | 51 | 60 | 65 |
LO-MC100I | 147 | 162 | 45 | 101.5 | 62 | 80 | 65 |
Caratteristiche
• Intervallo di frequenza: 50-60Hz
• Sovra carico resiste: 1,2 x corrente nominale continuamente
• Resistenza all'isolamento CA: 3KV per anni '60
• Custodia rigida con policarbonato UL® 94V-0
• Norma di sicurezza: IEC/EN60044-1
• Errore nominale dell'angolo di fase e
Errore di linearità nominale: Conforme IEC61869-2
ConformIEC60044-1
• Tensione massima di funzionamento: AC660V
• Classe di isolamento termico: classe B
• Classe di protezione IP: IP20B
• Umidità: fino al 95%RH (non condensa)
Applicazione
• Registrazione dei dati • Registrazione • Monitoraggio dell'alimentazione
• Gestione dell'energia • Monitoraggio delle energie alternative
• Ripartizione dei costi
LO-MCI CENTER ATTRAVERSO IL TRASFORMATORE DI CORRENTE | |||||||||||||
NUMERO DI PARTE | LO- MC30I | LO-MC30I-I | LO-MC40I | LO-MC60I | LO-MC80 I | LO-MC100 I | |||||||
Specifiche barra bus(mm) | 30*10(1Pcs) | 30*10(1Pcs) | 40*10(1Pcs) | 60*10(1Pcs) 60*10(2Pcs) | 80*10(1Pcs) 60*10(2Pcs) | 100*10(1Pcs) 80*10(2Pcs) | |||||||
Classe accuracy | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | |
Rapporto corrente | Turni primari | Capacità nominale (VA) | |||||||||||
50 5 | 2 | - | - | - | 2.5 | 2.5 | 2.5 | - | - | - | - | - | - |
60 5 | 2 | - | - | - | 2.5 | 2.5 | 2.5 | - | - | - | - | - | - |
75 5 | 2 | - | - | 2.5 | 2.5 | 2.5 | 2.5 | - | - | - | - | - | - |
100 5 | 1 | - | - | 2.5 | 2.5 | 2.5 | 2.5 | - | - | - | - | - | - |
150 5 | 1 | - | - | 2.5 | - | 2.5 | - | - | - | - | - | - | |
200 5 | 1 | 2.5 | 2.5 | 5 | 5 | 5 | 5 | - | 2.5 | - | - | - | - |
250 5 | 1 | 2.5 | 2.5 | 5 | 5 | 5 | 5 | - | 2.5 | - | - | - | - |
300 5 | 1 | 5 | 5 | 5 | - | 5 | - | 5 | - | - | |||
400 5 | 1 | 5 | 5 | 5 | - | 5 | - | 5 | - | - | |||
500 5 | 1 | 10 | - | 10 | - | 10 | - | - | |||||
600 5 | 1 | 10 | - | 10 | - | 10 | - | 10 | |||||
800 5 | 1 | - | 10 | - | 10 | - | 10 | ||||||
1000 5 | 1 | 10 | 15 | 10 | 15 | 10 | 10 | ||||||
1500 5 | 1 | 15 | 20 | 15 | 20 | 15 | 15 | ||||||
2000 5 | 1 | 20 | 20 | 20 | 20 | 20 | 20 | ||||||
2500 5 | 1 | 40 | 40 | 40 | 40 | ||||||||
3000 5 | 1 | 40 | 40 | 40 | 40 | ||||||||
50 1 | 1 | - | 0.1 | 0.1 | 0.2 | - | 0.2 | - | - | - | - | - | |
75 1 | 1 | - | 0.1 | 0.2 | 0.2 | - | 0.2 | - | - | - | - | - | |
100 1 | 1 | - | 0.2 | 0.4 | - | 0.4 | - | - | - | - | - | ||
150 1 | 1 | 0.4 | 0.2 | 2.5 | 2.5 | 1 | - | - | - | - | |||
200 1 | 1 | 2.5 | 2.5 | 2.5 | 1 | - | - | - | - | ||||
250 1 | 1 | 2.5 | 5 | 2.5 | 2.5 | - | - | - | - | ||||
300 1 | 1 | 2.5 | 5 | 5 | 2.5 | - | - | - | |||||
400 1 | 1 | 5 | 5 | - | 5 | - | - | ||||||
500 1 | 1 | 5 | 5 | - | 5 | - | - | ||||||
600 1 | 1 | 10 | 5 | - | 5 | - | - | ||||||
750 1 | 1 | 10 | 5 | 10 | - | 5 | - | - | |||||
800 1 | 1 | 10 | 5 | 10 | - | 10 | - | 10 | |||||
1000 1 | 1 | 5 | 10 | 10 | 10 | 10 | 10 | ||||||
1500 1 | 1 | 10 | 20 | 10 | 15 | 10 | 15 | ||||||
2000 1 | 1 | 15 | 20 | 15 | 20 | 15 | 20 | ||||||
2500 1 | 1 | 15 | 20 | 15 | 20 | ||||||||
3000 1 | 1 | 15 | 20 | 15 | 20 | ||||||||
Installazione
Domande frequenti
1.D:Dove si trova la tua fabbrica?
A:Il nostro indirizzo di fabbrica è Zhuqing Village Industrial Park Gangxia Town, Xishan District, Wuxi, Jiangsu, Cina.
2.D:Qual è la quantità minima dell'ordine?
A:La nostra quantità minima è di 50 pc.
3.D:Qual è il tempo di consegna dei tuoi prodotti?
A:In generale, il tempo di consegna dei nostri prodotti è di circa 10-15 giorni.
4. D: Posso sapere quale pagamento sarà accettato dalla tua azienda?
A:Western Union e T/T
