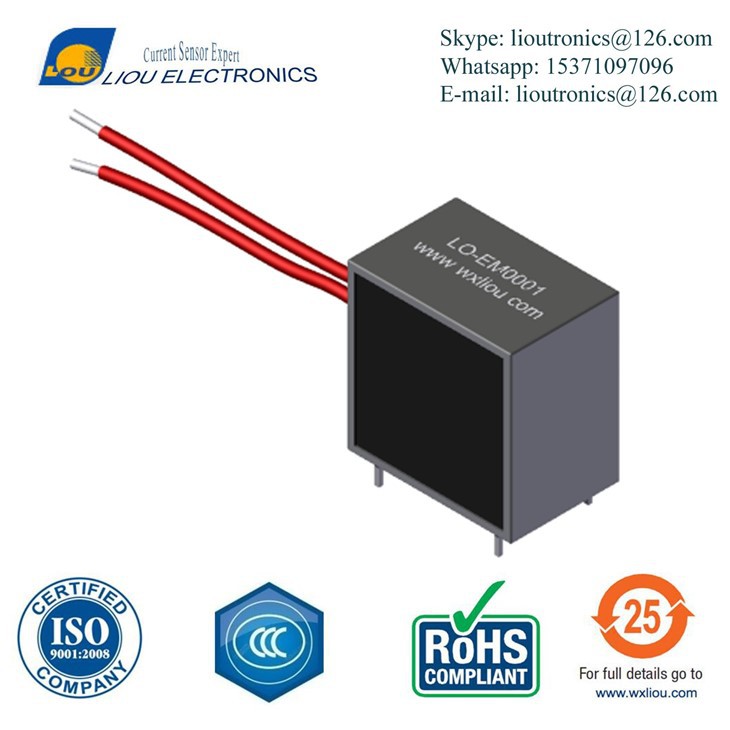

High Precision 1: 2000 Current Transformer 5A -2.5 MA Monte PCB
I trasformatori di corrente sono utilizzati nei contatori energetici con classifica del trasformatore per misurare la potenza totale consumata e il flusso di misura di corrente . contatori di energia a classifica del trasformatore sono diversi dai contatori di energia autonoma utilizzati all'interno delle case poiché l'energia elettrica è molto bassa .} quando la corrente coinvolta è più di 200 amere, poiché con la maggior parte delle industrie e le industrie, sono necessarie a trasformi di corrente con i trasformanti di corrente . quando l'attuale coinvolta è più di 200 amere, poiché con la maggior parte delle industrie e le industrie, sono necessarie a trasformi di corrente con i trasformanti di corrente {. quando la corrente coinvolta è più di 200 amere, poiché con la maggior parte delle industrie e le industrie, sono necessarie a trasformi di corrente con i trasformanti di corrente {7}
- introduzione al prodotto
Descrizione
Sensore di corrente da 50/60 Hz, monofase, CA
Intervallo dinamico da 0,1 a 15amps
Incontra IEC 62053-21 classe 1
Incontra IEC 60044-1 Errore di fase di classe 0.1 <5 '
Campo magnetico AC immune a quello esterno . Currente immune a DC e campo magnetico DC
Coefficiente di temperatura molto basso
Soddisfa il sistema di isolamento termico UL di classe B (130 gradi)
Meets Ul 94V -0
Resistenza all'isolamento CA: 4kv per gli anni '60
Applicazione
• Misuratore di elettricità
• Registrazione
• Monitoraggio dell'alimentazione
• Gestione dell'energia
• Monitoraggio dell'energia alternativa
|
Elettrico specifico a 25 annigrado |
||||||||||
|
Numero modello |
Gira la razione |
IPRI4 |
Fuori5 |
Iprimax6 |
Ioutmax7 |
RS |
Precisione Classe3 |
RL8 |
Peso |
Gamma di frequenza |
|
Amplificatori |
Ma |
Amplificatori |
Ma |
Ohm |
|
Ohm |
(g) |
(HZ) |
||
|
LO-EM0004 |
1:2000 |
5 |
2.5 |
15 |
7.5 |
160max |
0.1 |
20 |
20 |
50-60 |
Nota:
1. La tensione di output è proporzionale al derivato (di/dt) della corrente di input in base al principio della bobina Rogowski .
2. Tutte le attuali e le tensioni che si presume siano forme d'onda sinusoidali a fr, la frequenza classificata costante in Hz, misurata come valore RMS .
3. Classe di precisione per IEC 60044-1 tabella 11.
4. ipri=Currente primaria classificata .
5. iout=Currente secondaria classificata .
6. iprimax=SENSED MAX PRIMARY CORRENT .
7. Loutmax=Sensato Max Secondary Current .
8.RL= Resistenza terminale . La variazione di resistenza di terminazione aumenta o diminuisce la tensione di uscita /ampie in base alla seguente
Equazione rL= vout*nsec/ipri
|
Valutazioni massime assolute |
|
|
Intervallo di temperatura dell'aria libera in funzione |
-40 grado a 85 gradi |
|
Intervallo di temperatura di conservazione |
-40 grado a 125 gradi |
|
Informazioni di saldatura |
|
|
Temperatura di saldatura delle onde di picco |
300 gradi per 10 secondi |
|
Finitura a spillo |
Stagno |
Dimensioni:
Nota: Pin1 e 3 sono in fase . primaria: 1-2 secondarie: 3-4
Wuxi Liou Electronics Co Ltd
