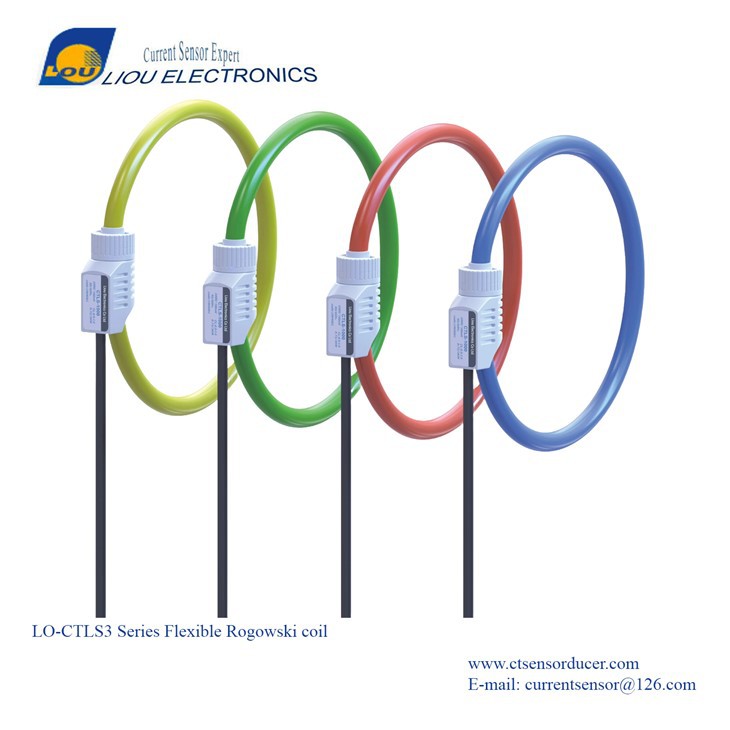

Trasformatore flessibile di corrente della bobina Rogowski
Una bobina Rogowski è un dispositivo flessibile e marsupato utilizzato per misurare la corrente alternata (AC) rilevando il campo magnetico attorno a un conduttore. A differenza dei tradizionali trasformatori di corrente, non ha un nucleo di ferro, rendendolo leggero e resistente alla saturazione. La bobina genera una tensione proporzionale al tasso di variazione di corrente, che richiede un integratore per una misurazione accurata. I suoi vantaggi chiave includono un'elevata linearità, una risposta ad ampia frequenza e una facilità di installazione attorno ai conduttori in tempo vivo senza interruzione del circuito. Le bobine Rogowski sono ampiamente utilizzate nell'analisi della qualità della potenza, nella misurazione dell'energia, nel rilevamento dei guasti e nei sistemi di energia rinnovabile. La loro flessibilità e operazioni senza contatto li rendono ideali per spazi confinati e ambienti ad alta tensione, offrendo una soluzione affidabile per le moderne sfide di misurazione CA.
- introduzione al prodotto
>Panoramica del prodotto
Il sensore flessibile di corrente di corrente della bobina Rogowski viene utilizzato per misurare la corrente CA, in particolare la corrente alta. A causa delle sue caratteristiche flessibili, può essere utilizzato per misurare la corrente di conduttore con grandi dimensioni (come il diametro del conduttore maggiore o uguale a 30 cm) o forma irregolare o spazio stretto tra i conduttori (ad esempio, quando la tradizionale sonda di corrente di morsetto non può misurare Le bobine Rogowski sono rinomate per i loro vantaggi intrinseci, tra cui elevata linearità, ampia risposta in frequenza e immunità alla saturazione magnetica. Il loro design non intrusivo garantisce la facilità di installazione senza la necessità di contatto elettrico diretto o modifica del circuito primario.
>Applicazione
- Sottostazioni di distribuzione secondaria
- Monitoraggio del trasformatore di distribuzione
- Unità di misurazione Phasor (PMU)
- Edifici commerciali e industriali
- Misurazione e sub-misurazione
- Risposta alla domanda (DR)
- Apparecchiatura del sistema di distribuzione
>Standard
- IEC 61010-1: 2010
- IEC 61010-2-32: 2012
- IEC 61869-10: 2017
- Ul 61010-1: 2012
>Specifiche elettriche:
|
Specifiche elettriche |
|
|
10% -100% di precisione |
5% (w\/ o integrator) 1% (w\/ integrator 45-65 Hz) |
|
Errore di fase |
W ± 1 gradi (45-65 Hz) W ± 10 gradi (20kHz) |
|
10% -100% linearità |
0.50% |
|
Alimentatore integratore |
15-30 vdc |
|
Larghezza di banda di risposta |
1Hz -1 MHz |
|
Diametro della sezione della bobina |
W7.8mm |
|
Lunghezza del cavo |
2 metri o realizzati su misura |
|
Altitudine |
2000M |
|
Livello di protezione |
IP65 |
|
Materiale della bobina |
Gomma di silicio |
|
Tipo di cavo secondario |
Filo schermato o personalizzato |
|
Resistenza dielettrica |
2kvac\/min |
|
Resistenza all'isolamento |
DC500V\/100mΩ |
|
P/N |
INGRESSO (A) |
Produzione |
Precisione |
Dimensioni (mm) |
|
|
Φ1 |
Φ2 |
||||
|
Lo-ctls3 |
0-300 ka |
100mv 50mv 4-20 Madc 0-5V 0-1A Personalizzato |
1.0 5.0 |
80 |
7.8 |
|
100 |
|||||
|
150 |
|||||
|
200 |
|||||
|
300 |
|||||
|
400 |
|||||

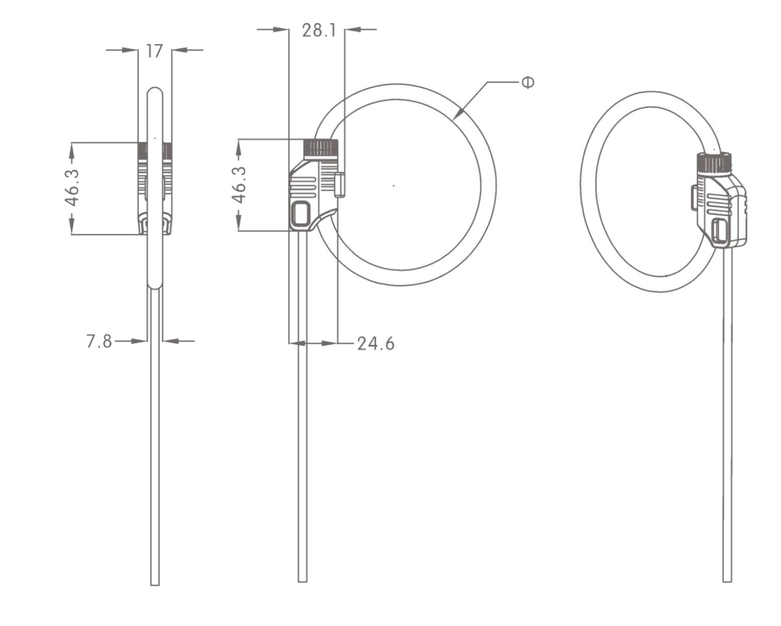

>Dimensioni:
Bobina Rogowski flessibile Lo-CTLS3
Wuxi Liou Electronics Co Ltd
