Sensore di corrente a nucleo diviso-per la diagnostica dell'alimentazione della macchina LO-BHK

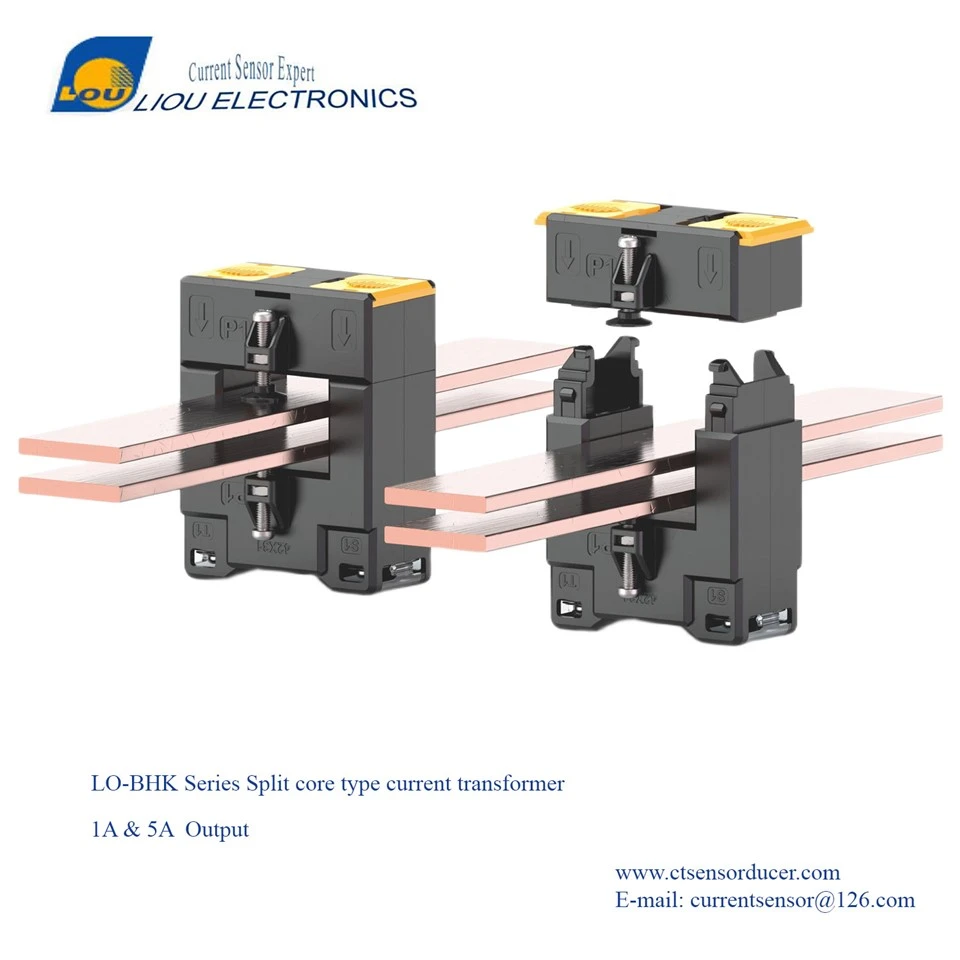

Il trasformatore di corrente di tipo apribile viene utilizzato principalmente per cavi e barre di rame. Ha una struttura semplice, un design ragionevole e un'applicazione flessibile. Secondo le specifiche delle barre di rame utilizzate nel circuito principale, esistono molti tipi di fori passanti corrispondenti tra loro.
- introduzione al prodotto
Wuxi Liou Electronics Co.,Ltd è uno dei principali produttori e fornitori di sensori di corrente split-core per la diagnostica dell'alimentazione delle macchine lo-bhk in Cina. La nostra fabbrica offre prodotti personalizzati di alta qualità realizzati in Cina a prezzi bassi. Non esitare a contattarci per un preventivo.
Sensore di corrente-nucleo diviso per la diagnostica dell'alimentazione della macchina
P/N: LO-BHK
>Panoramica del prodotto
Il trasformatore di corrente di tipo apribile viene utilizzato principalmente per cavi e barre di rame. Ha una struttura semplice, un design ragionevole e un'applicazione flessibile. Secondo le specifiche delle barre di rame utilizzate nel circuito principale, esistono molti tipi di fori passanti corrispondenti tra loro. La corrente primaria del circuito principale comprende 5 A ~ 4000 A e la corrente di uscita secondaria nominale è 1 A ~ 5 A (0 ~ 1 V). Questa serie di prodotti può soddisfare i requisiti tecnici di grado 0,2, grado 0,5, grado 1 e altre diverse precisione IEC61869.1.2.
>Caratteristiche del prodotto
- Struttura aperta e chiusa, facile da installare.
- Questa serie di prodotti ha 8 specifiche e l'intervallo di corrente primaria è compreso tra 4000 A.
- L'uscita secondaria è il segnale standard di 1A-5A.
>Applicazione
- Monitoraggio della potenza
- Gestione del consumo energetico
- Sistema di alimentazione intelligente
- Protezione relè elettromagnetico
- Protezione del microcomputer
- Protezione del motore
- Trasformazione della rete elettrica rurale
- Trasformazione della sottostazione
- Rilevamento della protezione ambientale
>Specifiche elettriche:
|
Specifiche elettriche |
|
|
Frequenza operativa |
50-400Hz |
|
Tensione operativa |
0,66/0,72KV |
|
Ingresso primario |
5-8000 braccia |
|
Uscita secondaria |
0-1 V o 0-5 A |
|
Errore di rapporto |
<=±0.2% |
|
Errore di fase |
<=±10' |
|
Rigidità dielettrica |
AC3.0KV/1Ma/60s |
|
Resistenza di isolamento |
CC 500 V/1000 MΩ min |
|
Materiale centrale |
Acciaio al silicio o nanocristallino |
|
Temperatura operativa |
Da -20 gradi a +50 gradi |
|
Modalità di connessione |
Tipo di terminale |
|
Struttura interna |
Resina epossidica |
>Dimensioni
|
P/N |
INGRESSO (A) |
Produzione |
Precisione |
DIMENSIONI(mm) |
||||||
|
A |
B |
C |
D |
E |
F |
G |
||||
|
BHK-40 |
5-600A |
0-5A 0-1V Personalizzato |
0.2 0.5S 0.5 |
90 |
111 |
59 |
91 |
32 |
22 |
40 |
|
BHK-50 |
100-800A |
113 |
142 |
55 |
121 |
62 |
42 |
36 |
||
|
BHK-60 |
300-1250A |
113 |
163 |
55 |
143 |
82 |
52 |
36 |
||
|
BHK-80 |
400-1800A |
143 |
163 |
55 |
143 |
82 |
82 |
36 |
||
|
BHK-100 |
500-2000A |
142 |
190 |
67 |
170 |
102 |
52 |
48 |
||
|
BHK-120 |
500-2500A |
162 |
229 |
70 |
209 |
142 |
62 |
51 |
||
|
BHK-125 |
500-3000A |
150 |
203 |
59 |
183 |
122 |
82 |
40 |
||
|
BHK-150 |
600-4000A |
182 |
249 |
71 |
229 |
162 |
82 |
53 |
||
Wuxi Liou Electronics Co Ltd.
